Лазерное 3D-сканирование
Наземное лазерное 3D-сканирование зданий, сооружений и промышленных объектов для получения фактической пространственной геометрии и зарегистрированного облака точек.
Выполняем лазерное 3D-сканирование квартир, офисов, коммерческих и промышленных помещений для получения точной фактической геометрии, облака точек и исходных данных для проектирования, реконструкции и BIM-моделирования.

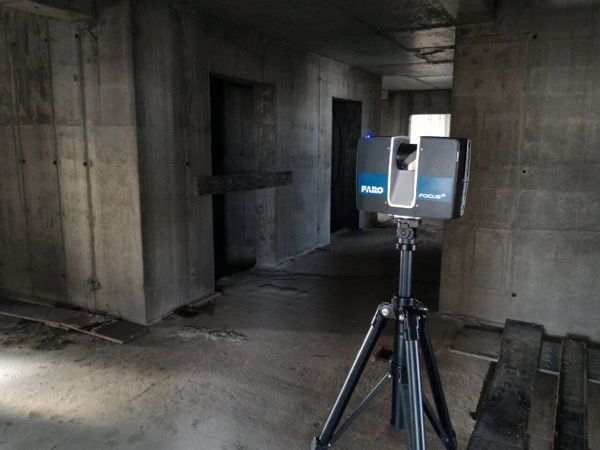

Лазерное 3D-сканирование зданий и сооружений для получения фактической пространственной геометрии, облаков точек и исходных данных для реконструкции, проектирования, обмерных работ и BIM-моделирования.
Контроль строительства методом лазерного 3D-сканирования: фиксация фактической геометрии объекта, сопоставление с проектной документацией или BIM-моделью и выявление пространственных отклонений.
Воздушное лазерное сканирование территорий и протяженных объектов с применением БПЛА и LiDAR. Геопривязанные облака точек, ЦМР, ЦМП и пространственные данные для проектирования и инженерных задач.

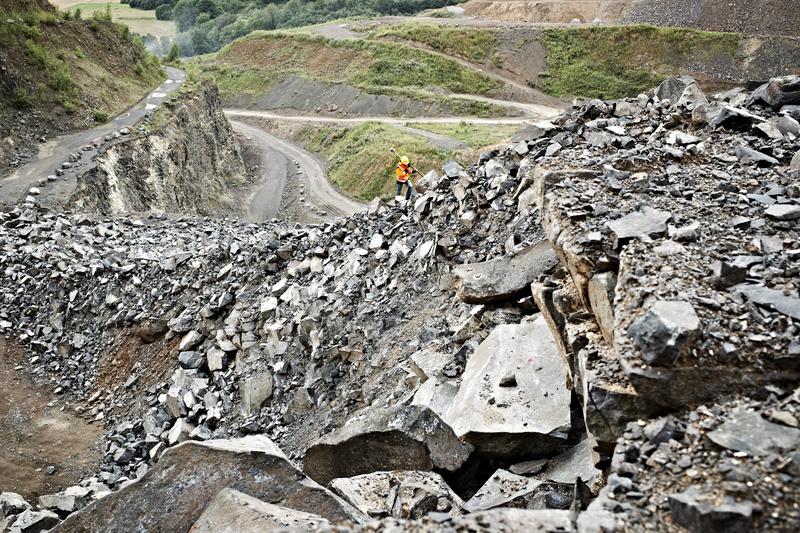

Лазерное 3D-сканирование горных выработок и карьеров для измерения геометрии, расчета объемов, построения профилей и сечений, подготовки облаков точек и инженерных данных.
Лазерное 3D-сканирование яхт, катеров и морских судов для получения фактической геометрии корпуса, облака точек и исходных данных для ремонта, модернизации и проектирования.

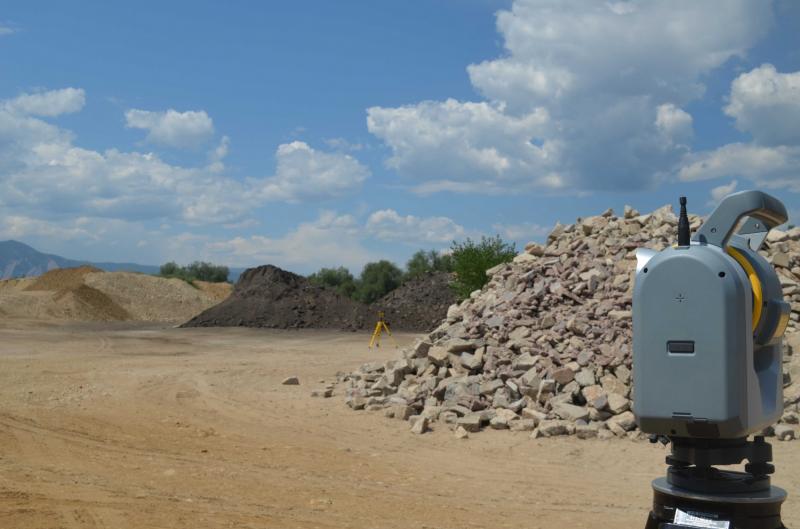

Измерение объемов и инвентаризация сыпучих материалов методом 3D-сканирования. Формируем поверхность материала и рассчитываем объем штабелей и насыпей относительно модели основания.
Выполняем лазерное 3D-сканирование фасадов зданий для получения фактической геометрии, облаков точек, обмерных материалов и исходных данных для реконструкции, реставрации, проектирования и изготовления фасадных конструкций.

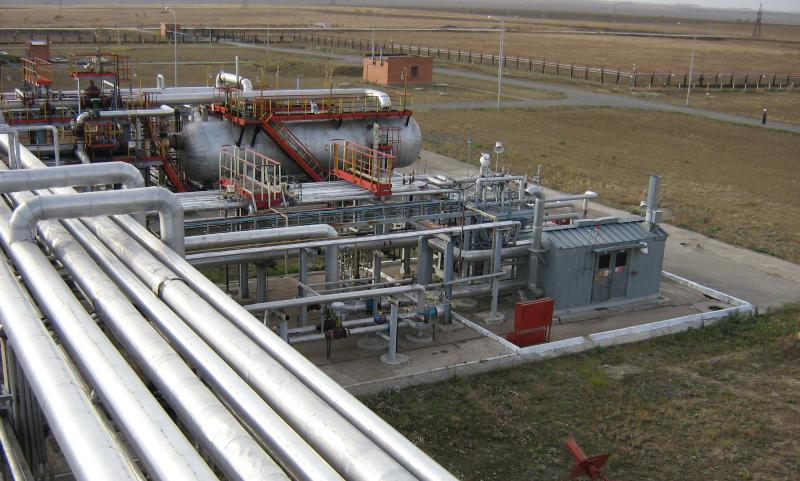

Лазерное 3D-сканирование промышленных объектов, производственных цехов, технологического оборудования, трубопроводов и металлоконструкций для получения фактической пространственной геометрии и облака точек.
Мобильное лазерное сканирование автомобильных и железных дорог, городских улиц, транспортных коридоров и других протяженных объектов с получением геопривязанного облака точек.
Выполняем лазерное 3D-сканирование зданий, сооружений, промышленных объектов, помещений, фасадов и территорий. В зависимости от объекта и задачи применяем наземное, мобильное и воздушное сканирование. Основным результатом измерений является зарегистрированное облако точек, которое используется для обмеров, проектирования, реконструкции, BIM и других инженерных задач.
Что такое лазерное 3D-сканирование
Лазерное 3D-сканирование — метод получения пространственных данных о фактической геометрии объекта. Сканер выполняет большое количество измерений видимых поверхностей, после чего данные отдельных позиций объединяются и обрабатываются. В результате формируется зарегистрированное облако точек, описывающее положение и форму элементов объекта в трехмерном пространстве.
Облако точек является результатом измерений. Планы, сечения, обмерные чертежи, CAD- и BIM-модели создаются на его основе как отдельные производные материалы, если они предусмотрены техническим заданием.
Наземное, мобильное и воздушное лазерное сканирование

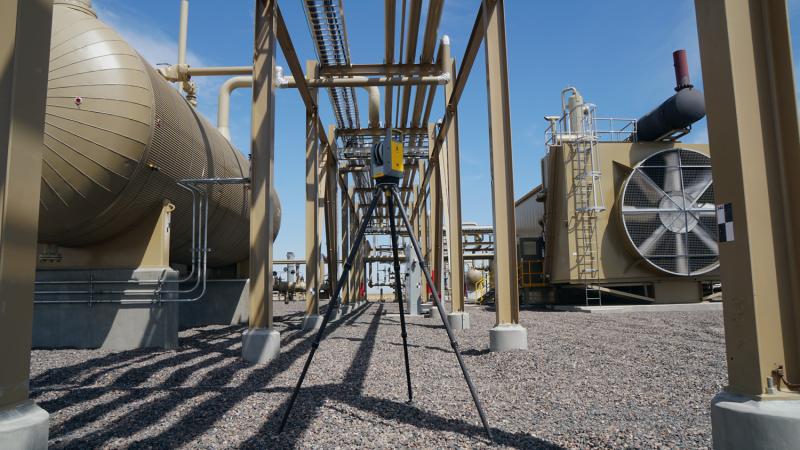

Наземное лазерное сканирование
Съемка выполняется со стационарных позиций. Метод подходит для детального получения геометрии зданий, сооружений, помещений, фасадов, технологического оборудования и других объектов, доступных с поверхности земли или внутри помещений.

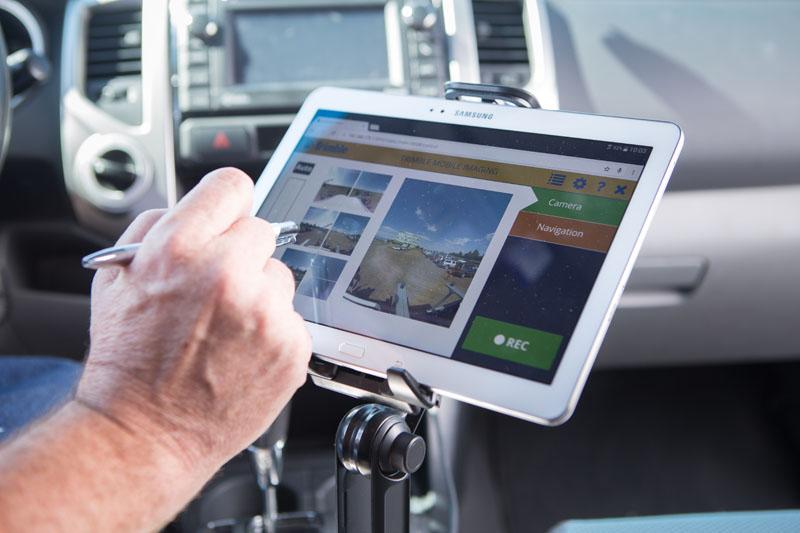

Мобильное лазерное сканирование
Измерительная система размещается на движущейся платформе и сочетает LiDAR с навигационными средствами GNSS/INS. Метод применяется прежде всего для автомобильных и железных дорог, транспортных коридоров и других протяженных объектов.

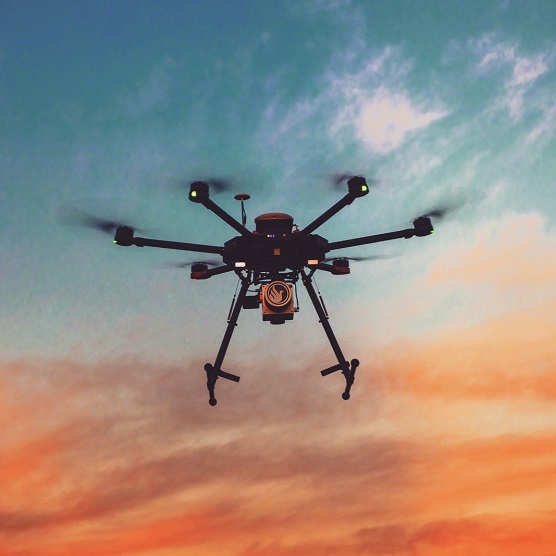

Воздушное лазерное сканирование
LiDAR устанавливается на беспилотном воздушном судне. Такой способ используется для получения пространственных данных о территориях, рельефе и объектах, которые рациональнее снимать с воздуха. Результатом могут быть геопривязанные облака точек, ЦМР, ЦМП и другие производные данные по техническому заданию.
Для сложных проектов методы могут комбинироваться. Например, наземное сканирование используется для детальной съемки здания или оборудования, мобильное — для протяженной инфраструктуры, а воздушное — для прилегающей территории и рельефа.
Для каких задач применяется 3D-сканирование
Конкретный метод и состав результата выбираются исходя из объекта и дальнейшей задачи. В нашем разделе доступны специализированные услуги:
- Лазерное 3D-сканирование зданий и сооружений — получение фактической геометрии объекта для реконструкции, проектирования, обмеров и BIM.
- Лазерное 3D-сканирование помещений — обмеры помещений, облака точек, планы и исходные данные для проектных работ.
- 3D-сканирование промышленных объектов — съемка цехов, технологического оборудования, трубопроводов и конструкций для реконструкции и модернизации.
- Лазерное 3D-сканирование фасадов — получение геометрии фасадов для реконструкции, реставрации и проектирования.
- Контроль строительства методом 3D-сканирования — сравнение фактической геометрии с проектными данными и выявление пространственных отклонений.
- Измерение объемов сыпучих материалов — расчет объема штабелей и насыпей по данным 3D-сканирования.
- Лазерное 3D-сканирование горных выработок и карьеров — пространственные данные, профили, сечения и объемы для горных объектов.
- Лазерное 3D-сканирование яхт и морских судов — фактическая геометрия корпуса и конструкций для ремонта, модернизации, проектирования и реверс-инжиниринга.
Что получает заказчик
Базовым результатом работ является зарегистрированное облако точек и фактическая пространственная геометрия доступных поверхностей объекта. В зависимости от технического задания дополнительно могут быть подготовлены:
- планы, профили и сечения;
- обмерные и исполнительные материалы;
- координаты и размеры элементов;
- CAD-данные и чертежи;
- поверхности и цифровые модели рельефа;
- BIM-модель или другие 3D-модели как отдельный результат работ.
Состав конечных материалов, система координат, требуемая детализация и форматы согласовываются до начала работ.
Как проходят работы
- Анализ задачи. Определяем объект, назначение данных, требуемый результат, систему координат и условия выполнения работ.
- Выбор метода. Подбираем наземное, мобильное, воздушное сканирование или их комбинацию.
- Полевые измерения. Выполняем съемку по разработанной схеме с учетом доступности объекта, прямой видимости и требований безопасности.
- Регистрация и обработка. Объединяем измерения, контролируем качество данных и при необходимости выполняем геодезическую привязку.
- Подготовка результата. Передаем облако точек и создаем согласованные производные материалы.
Как выбрать способ лазерного сканирования
| Тип задачи | Основной метод |
|---|---|
| Помещение, здание, сооружение, оборудование | Наземное лазерное сканирование |
| Автомобильная или железная дорога, протяженный линейный объект | Мобильное лазерное сканирование |
| Большая территория, рельеф, объект для съемки с воздуха | Воздушное лазерное сканирование |
| Сложный объект с разными типами зон | Комбинация методов |
Выбор технологии определяется не только размером объекта. Важны требуемая детализация, доступность поверхностей, условия GNSS, ограничения по движению и безопасности, система координат и вид конечного результата.
Точность лазерного 3D-сканирования
Требования к точности определяются задачей проекта и фиксируются в техническом задании. На конечный результат влияют характеристики применяемого оборудования, расстояния до объекта, схема расположения позиций или маршрутов съемки, свойства поверхностей, условия видимости, качество регистрации, геодезическая привязка и последующая обработка.
Поэтому корректнее выбирать технологию под требуемый результат, а не использовать одно универсальное значение точности для всех объектов.
Форматы данных
Для передачи облаков точек применяются распространенные форматы E57, RCP / RCS, LAS / LAZ и другие согласованные форматы. Чертежи могут передаваться в DWG / DXF / PDF, а RVT / IFC используются, если в состав работ отдельно входит подготовка BIM-модели.
Стоимость лазерного 3D-сканирования
Стоимость рассчитывается индивидуально и зависит от типа и размеров объекта, выбранного метода съемки, требуемой детализации, условий доступа, системы координат, состава конечных материалов и местоположения объекта. Для предварительной оценки желательно направить план, фотографии, адрес или контур объекта и указать, какой результат необходим: облако точек, чертежи, BIM-модель или другие данные.
Как начать работу
Направьте описание объекта и задачи. Мы определим подходящий способ 3D-сканирования, состав исходных и производных данных и подготовим предложение по срокам и стоимости работ.
