Лазерное 3D-сканирование фасадов
Выполняем лазерное 3D-сканирование фасадов зданий для получения фактической геометрии, облаков точек, обмерных материалов и исходных данных для реконструкции, реставрации, проектирования и изготовления фасадных конструкций.
Выполняем лазерное 3D-сканирование фасадов зданий для получения фактической геометрии, облаков точек, обмерных материалов и исходных данных для реконструкции, реставрации, проектирования и изготовления фасадных конструкций.
Точная пространственная съемка фасада
Лазерное 3D-сканирование позволяет получить детальное пространственное представление фасада здания без необходимости выполнять большое количество отдельных ручных измерений.

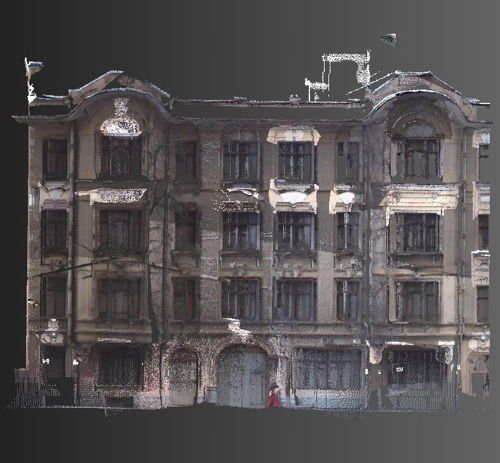

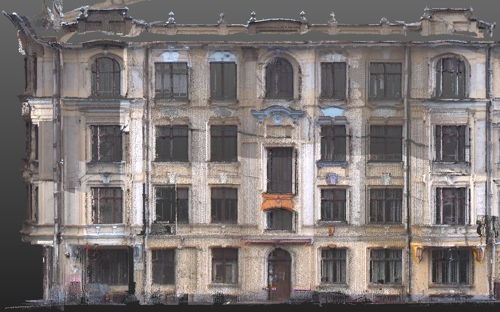

В ходе съемки фиксируются поверхности и доступные архитектурные элементы, после чего результаты объединяются в единое облако точек. По этим данным можно выполнять измерения, строить ортопроекции, планы и сечения, анализировать фактическую геометрию фасада и подготавливать материалы для дальнейшей работы в CAD- и BIM-среде.
Метод особенно полезен для сложных фасадов, исторических зданий, объектов реконструкции и сооружений с большим количеством архитектурных деталей.
Какие задачи решает 3D-сканирование фасадов
По результатам съемки можно получить данные для:
- обмеров фасада и его отдельных элементов;
- определения фактического положения оконных и дверных проемов;

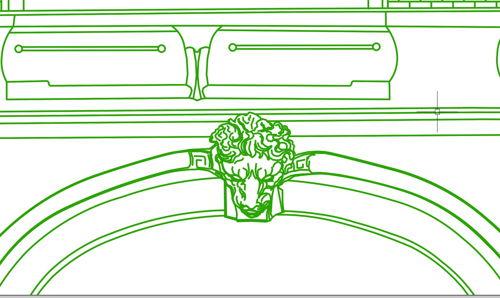

- фиксации архитектурных деталей и сложных геометрических форм;
- построения фасадных ортопроекций;
- подготовки планов, разрезов и чертежей;
- проектирования реконструкции;
- подготовки исходных данных для реставрационных работ;
- проектирования навесных и других фасадных систем;
- изготовления элементов по фактической геометрии существующего объекта;
- создания BIM-модели по результатам лазерного сканирования.
Конкретный состав работ определяется задачей заказчика и требованиями к конечным материалам.
Как выполняется лазерное сканирование фасада
1. Изучаем объект и исходные данные
Уточняем назначение съемки, геометрию здания, условия доступа, требуемую детализацию и состав конечных материалов. При наличии используются существующие планы, чертежи, BIM-модель или другая проектная документация.
2. Планируем съемку
Определяем расположение станций сканирования так, чтобы получить необходимое покрытие фасада и минимизировать зоны, недоступные прямому наблюдению.
Для сложных или протяженных объектов схема работ может включать несколько видов пространственной съемки.

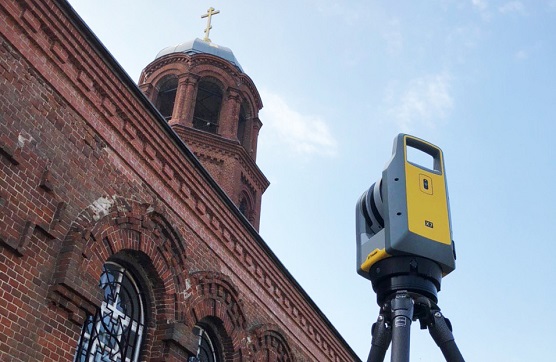

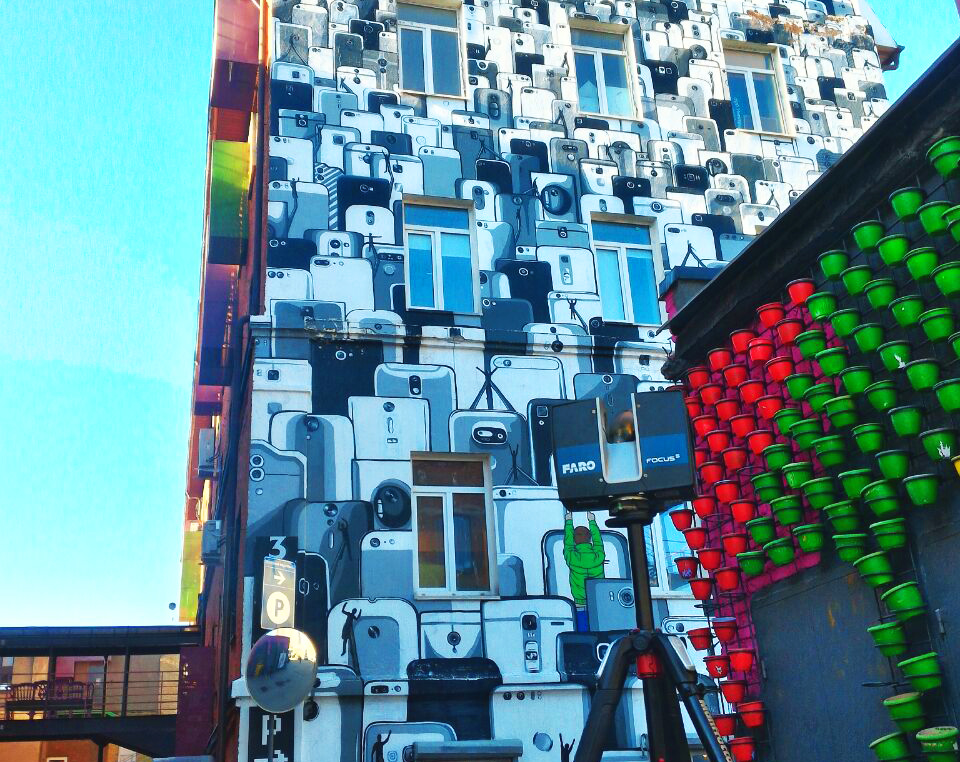

3. Выполняем лазерное 3D-сканирование
Сканер фиксирует пространственные координаты доступных поверхностей и элементов фасада с нескольких позиций.
Количество станций, параметры съемки и применяемое оборудование выбираются исходя из геометрии объекта и требований к результату.
4. Формируем облако точек
Отдельные сканы регистрируются в единую систему. При необходимости выполняется пространственная привязка, очистка данных и подготовка облака точек для дальнейшей обработки.
5. Готовим итоговые материалы
В зависимости от технического задания по облаку точек могут быть сформированы ортопроекции, чертежи, сечения, измерительные материалы или исходные данные для трехмерного моделирования.
Что получает заказчик
Состав результата согласовывается до начала работ. В него могут входить:
- зарегистрированное облако точек фасада;
- пространственно привязанные данные;
- фасадные ортопроекции;
- планы и сечения;

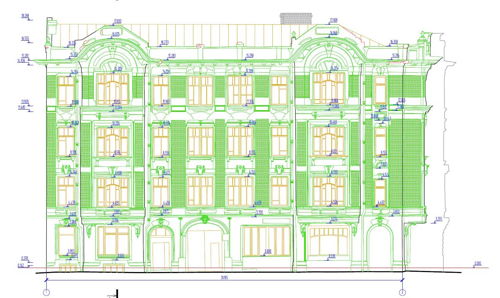

- обмерные чертежи;
- геометрические размеры и отметки;
- материалы для проектирования реконструкции или реставрации;
- исходные данные для CAD/BIM;
- BIM-модель — при отдельном заказе услуги Scan-to-BIM.
Где применяется сканирование фасадов
Реконструкция зданий
Перед разработкой решений по реконструкции важно иметь актуальные данные о фактической геометрии существующего объекта.
Лазерное сканирование позволяет получить цифровую пространственную основу и использовать ее при проектировании новых конструктивных и архитектурных решений.
Реставрация исторических зданий
Сканирование позволяет подробно зафиксировать существующую геометрию фасада и архитектурных элементов до начала реставрационных работ.
Полученное облако точек может использоваться при подготовке обмерных материалов, чертежей и цифровых моделей объекта.
Проектирование фасадных систем
Фактические размеры, положение проемов, плоскостей и архитектурных элементов могут использоваться при проектировании навесных фасадов, облицовки и других конструкций.
Это позволяет учитывать существующую геометрию здания еще на стадии проектирования и подготовки производства.
Сложные архитектурные формы
При наличии криволинейных поверхностей, декоративных элементов, арок, колонн и другой сложной геометрии облако точек дает значительно более полное пространственное представление объекта, чем ограниченный набор отдельных измерений.
Наземное, мобильное и воздушное сканирование
Основным методом для детальной съемки фасадов является наземное лазерное сканирование.
Для крупных, высотных или сложных объектов задача может потребовать комбинации технологий — например, наземной и воздушной съемки с БПЛА.
Выбор технологии определяется:
- геометрией здания;
- высотой объекта;
- условиями видимости;
- доступностью площадки;
- требуемой детализацией;
- составом конечных материалов.
Точность результатов
Точность итоговых материалов зависит от применяемого оборудования, расстояний до объекта, конфигурации фасада, схемы съемки, качества регистрации данных, пространственной привязки и требований к конечному результату.
Если проект предъявляет конкретные требования к точности измерений или итоговой документации, они фиксируются в техническом задании и учитываются при выборе оборудования и методики работ.
В каких форматах передаются данные
В зависимости от задачи заказчику могут передаваться:
- E57, RCP/RCS — облака точек;
- DWG, PDF — ортопроекции, планы, сечения и обмерные материалы;
- RVT, IFC — при отдельном создании BIM-модели.
При необходимости состав и форматы результатов согласовываются с проектировщиком или другой командой заказчика до начала работ.
Стоимость лазерного сканирования фасада
Стоимость рассчитывается индивидуально и зависит от:
- площади и высоты фасада;
- сложности его геометрии;
- количества фасадов и отдельных зон;
- условий доступа и расположения здания;
- требуемой детализации;
- необходимости геодезической привязки;
- состава конечных материалов;
- необходимости подготовки чертежей или BIM-модели.
Для расчета стоимости направьте планы, фотографии объекта, адрес и описание требуемого результата. После оценки задачи мы подготовим коммерческое предложение.
Граница услуги
Лазерное 3D-сканирование фиксирует фактическую геометрию фасада, но само по себе не является техническим обследованием здания.
Оценка состояния конструкций, выявление причин повреждений, расчет несущей способности и выдача заключения о техническом состоянии относятся к специализированному техническому обследованию.
Также отдельной задачей является геодезический мониторинг осадок, смещений и деформаций объекта во времени.
Нужна съемка фасада?
Направьте фотографии или чертежи здания и опишите, какой результат необходим: облако точек, ортопроекции, обмерные чертежи, исходные данные для проектирования или BIM-модель.
Мы предложим подходящую методику съемки и рассчитаем стоимость работ.
