Лазерное 3D-сканирование зданий и сооружений
Лазерное 3D-сканирование зданий и сооружений для получения фактической пространственной геометрии, облаков точек и исходных данных для реконструкции, проектирования, обмерных работ и BIM-моделирования.
Выполняем лазерное 3D-сканирование существующих зданий и сооружений для получения их фактической пространственной геометрии. Формируем единое облако точек и подготавливаем исходные данные для реконструкции, проектирования, обмерных работ и BIM-моделирования.
Фактическая геометрия существующего объекта
Лазерное сканирование позволяет зафиксировать пространственное положение конструкций и элементов здания в их существующем состоянии.

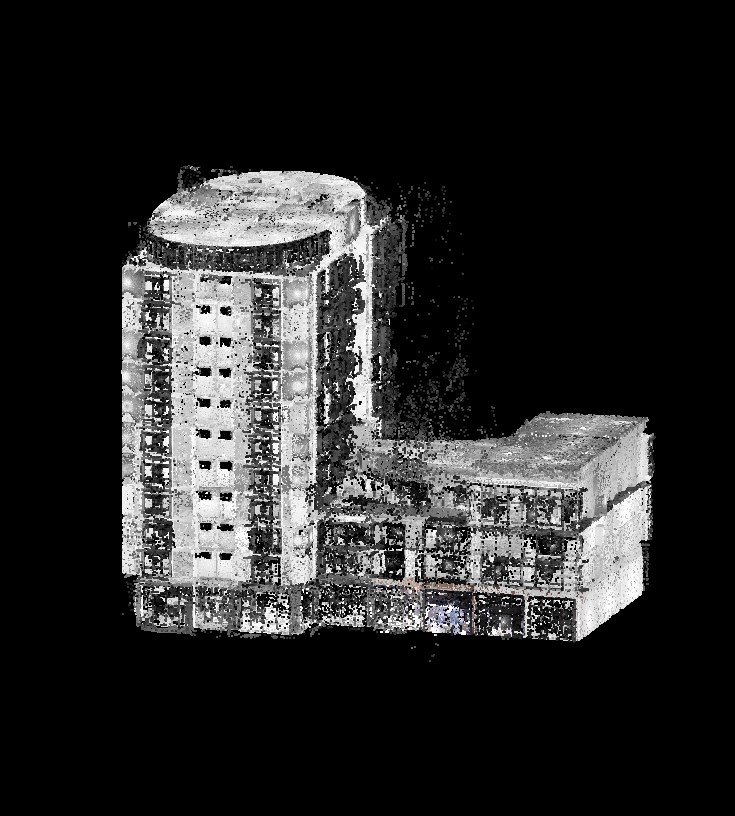

Во время съемки сканер выполняет большое количество измерений поверхности объекта. Результаты отдельных станций объединяются в единую систему, после чего формируется трехмерное облако точек.
По облаку точек можно анализировать геометрию здания, выполнять измерения и получать исходные данные для дальнейшей работы в CAD и BIM. Метод особенно полезен для объектов, где исходная документация отсутствует, устарела или не соответствует фактическому состоянию.
Какие объекты мы сканируем
- административные и общественные здания;
- производственные здания;
- складские и логистические комплексы;
- жилые здания;
- инженерные сооружения;
- исторические здания и объекты сложной геометрии;
- отдельные корпуса и части крупных объектов.
При необходимости съемка может охватывать наружную и внутреннюю геометрию объекта и объединяться в единое облако точек.
Что получает заказчик
Состав результата определяется техническим заданием. В зависимости от задачи заказчику могут передаваться:
- зарегистрированное облако точек;

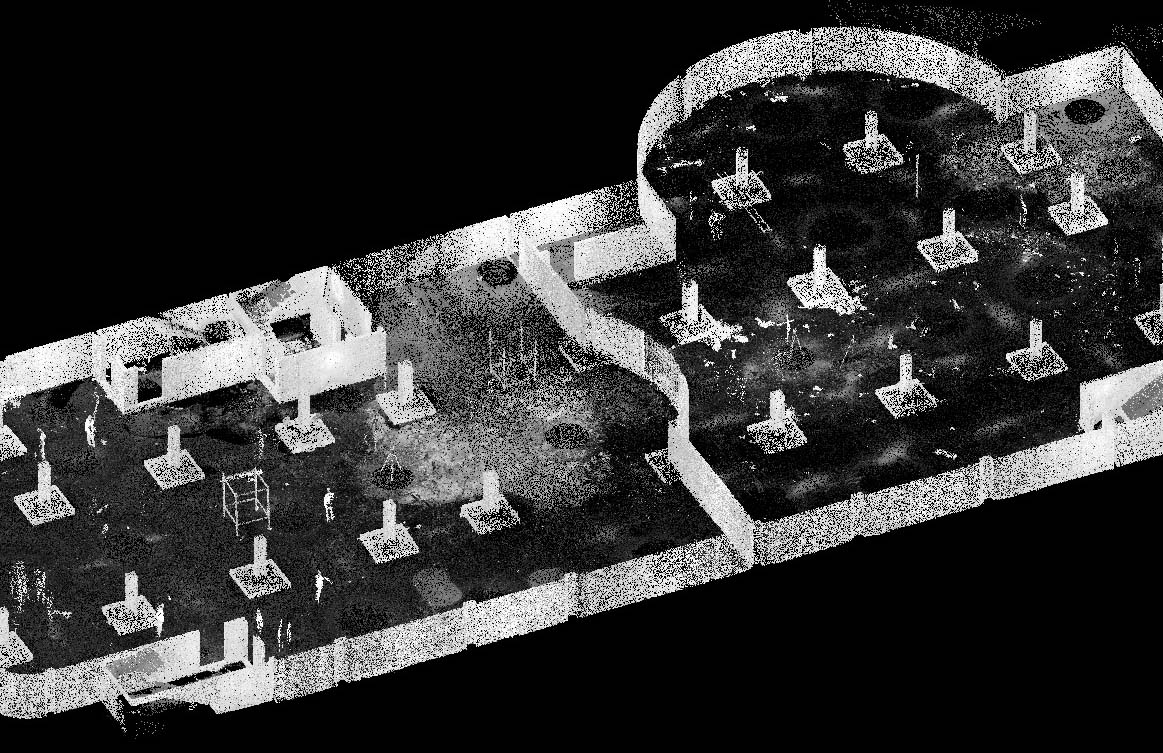

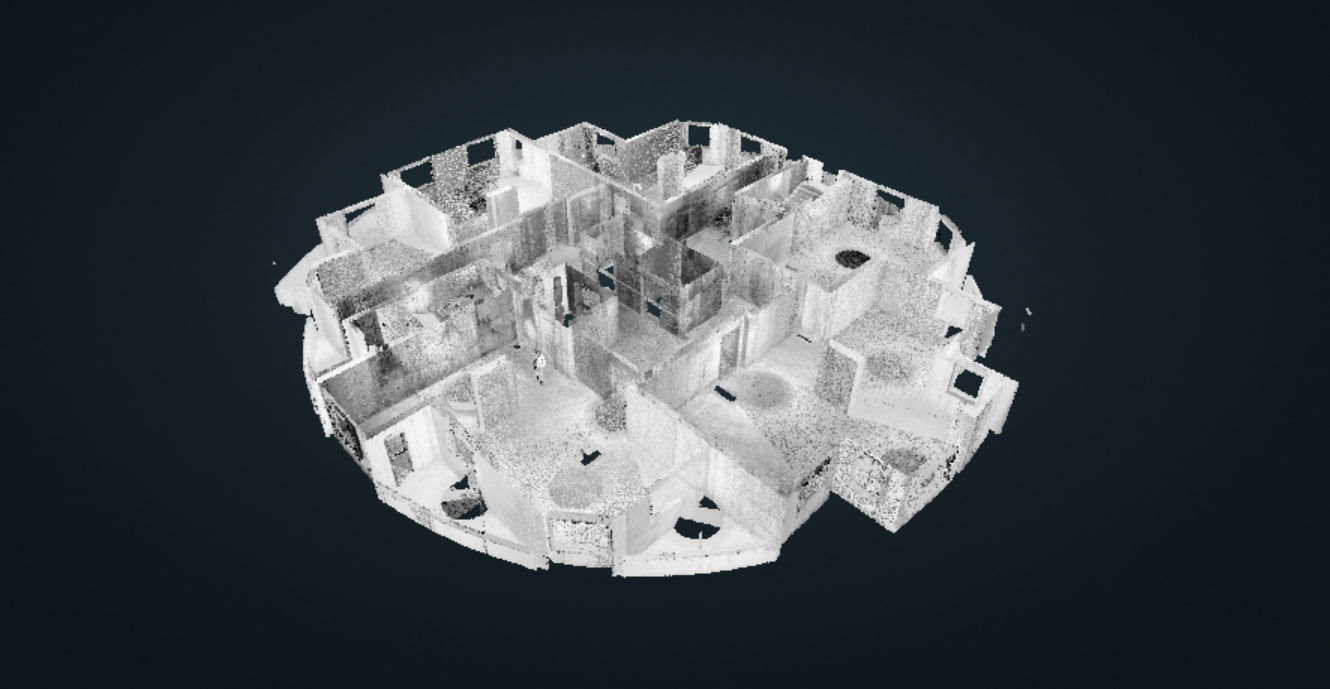

- объединенное облако точек здания или сооружения;
- данные в согласованной системе координат;

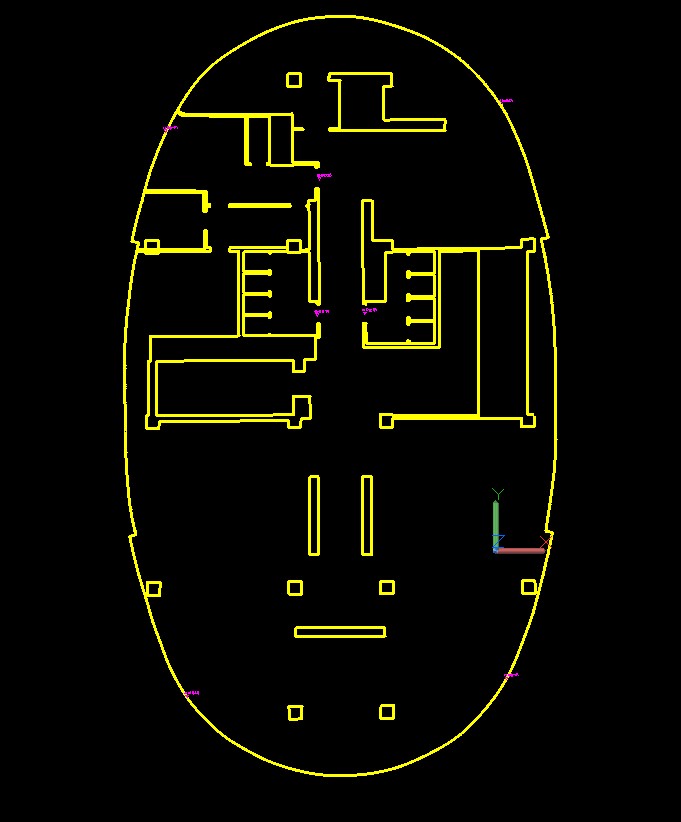

- планы этажей;
- фасады;
- разрезы и сечения;
- обмерные чертежи;
- координаты и размеры отдельных элементов;
- исходные данные для CAD;
- исходные данные для BIM-моделирования.
Если требуется BIM-модель существующего объекта, облако точек может использоваться как исходная информация для отдельной услуги Scan-to-BIM. Создание BIM-модели не является автоматическим результатом лазерного сканирования и включается в состав работ отдельно.
Для каких задач применяется сканирование зданий и сооружений
Реконструкция и модернизация
Фиксация существующей геометрии здания перед разработкой проектных решений, изменением конструктивных элементов, размещением оборудования или модернизацией инженерных систем.
Восстановление исходной документации
Получение обмерных данных в случаях, когда чертежи отсутствуют, устарели или требуют проверки по фактическому состоянию объекта.
Проектирование
Подготовка пространственной основы для размещения нового оборудования, инженерных систем, конструкций и других проектных решений.
BIM-моделирование существующего объекта
Использование облака точек как основы для создания BIM-модели по фактической геометрии здания или сооружения.

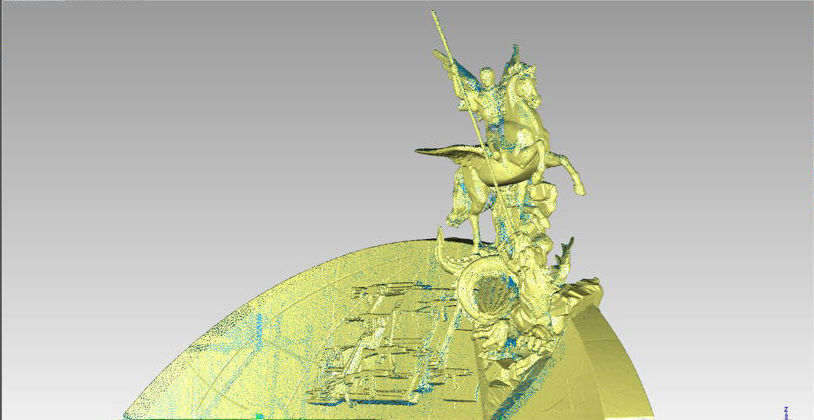

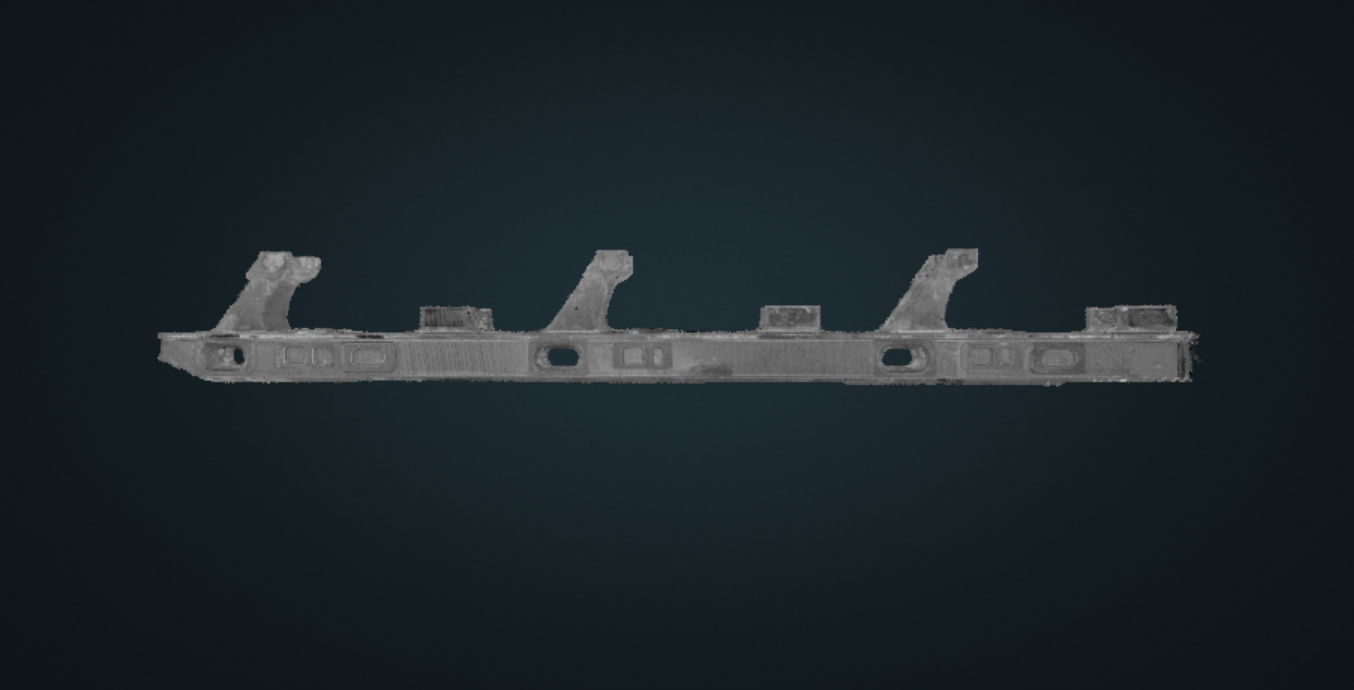

Объекты сложной геометрии
Получение большого объема пространственных измерений на объектах, где выполнение необходимого количества отдельных обмеров традиционными методами затруднено или требует значительных полевых работ.
Как выполняются работы
- Изучаем задачу. Определяем границы объекта, назначение результата, необходимую детализацию, систему координат и состав конечных материалов.
- Планируем съемку. Выбираем расположение станций сканирования и при необходимости предусматриваем геодезическую привязку.
- Выполняем лазерное сканирование. Последовательно фиксируем необходимые внутренние и наружные части объекта.
- Регистрируем данные. Объединяем результаты отдельных сканов в согласованное облако точек и выполняем контроль регистрации.
- Подготавливаем результат. Передаем облако точек и, если это предусмотрено техническим заданием, производные чертежи, измерительные материалы или данные для BIM.
Точность результата
Требования к точности определяются задачей проекта и фиксируются до начала работ.
Фактическая точность результата зависит от применяемого оборудования, расстояний до поверхностей, геометрии объекта, схемы размещения станций, способа регистрации, геодезической привязки и требований к конечным материалам.
На основании технического задания мы подбираем методику съемки и контроля.
Внутреннее или наружное сканирование
Если задача ограничена внутренними помещениями и обмерными материалами, используется услуга лазерного 3D-сканирования помещений. Для детальной съемки наружных поверхностей здания применяется лазерное 3D-сканирование фасадов.
Если необходимо получить пространственные данные всего здания или сооружения как единого объекта, включая несколько типов пространств и поверхностей, выполняется комплексное сканирование объекта.
Сканирование и контроль строительства — разные задачи
Лазерное сканирование здания фиксирует его фактическую геометрию на момент съемки.
Если задача состоит в сравнении выполненных конструкций с проектной документацией или BIM-моделью и выявлении пространственных отклонений, применяется отдельная услуга контроля строительства методом лазерного 3D-сканирования.
Форматы данных
В зависимости от задачи результаты могут передаваться в форматах:
- E57 — универсальный формат облаков точек;
- RCP / RCS — работа с облаками точек в Autodesk;
- LAS / LAZ — при соответствующей структуре данных;
- DWG / PDF — планы, разрезы и другие подготовленные чертежи;
- RVT / IFC — если в составе отдельной задачи создается BIM-модель.
Конкретный состав и форматы результатов лучше определить до начала работ с учетом программного обеспечения и дальнейшего процесса заказчика.
Стоимость лазерного сканирования здания
Стоимость рассчитывается индивидуально по задаче.
На нее влияют размеры и площадь объекта, количество этажей и помещений, сложность геометрии, доступность отдельных зон, требуемая детализация, необходимость наружной и внутренней съемки, система координат и геодезическая привязка, состав конечных материалов, необходимость подготовки чертежей или BIM-модели и местоположение объекта.
Для предварительной оценки достаточно направить планы или схему объекта, ориентировочную площадь, несколько фотографий и описание требуемого результата.
Нужно получить фактическую геометрию здания?
Направьте нам исходные материалы и описание задачи. Мы определим необходимый состав съемки, требования к результату и подготовим коммерческое предложение.
